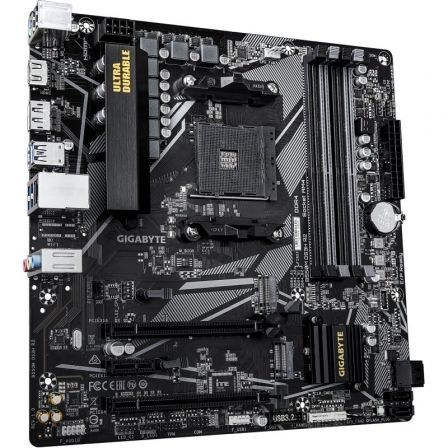

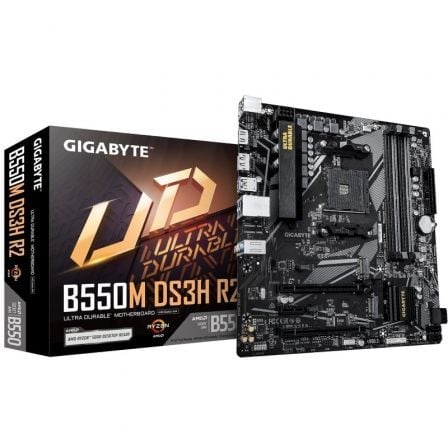

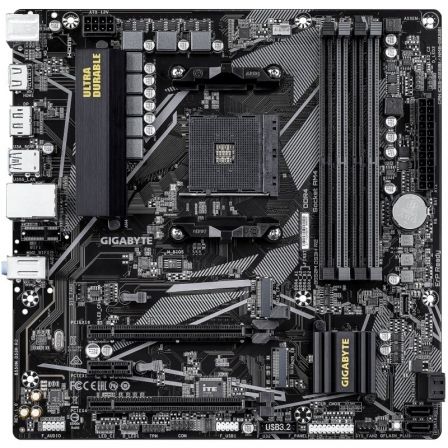

B550M DS3H R2

»

‘
• Socket AMD AM4: Compatible con procesadores AMD Ryzen™ de las series 5000 / 4000 / 3000

‘

• Solución VRM digital de 5+3 fases

‘

• DDR4 de doble canal: 4 ranuras DIMM

‘

• EZ-Latch: Ranuras PCIe con diseño de liberación rápida

‘

• Almacenamiento ultrarrápido: 2 ranuras M.2, incluida una PCIe 4.0 x1

‘

• Refrigeración eficiente: Armadura térmica avanzada para el VRM

‘

• Red de alta velocidad: LAN GbE

‘

• Conectividad ampliada: HDMI, DisplayPort

‘

• Ranura PCIe UD: Ranura PCIe 4.0 x16 con 10 veces más resistencia para la tarjeta gráfica y mejor disipación térmica

‘

Solución VRM digital pura de 5+3 fases con MOSFETs de baja RDS(on)

»

Las placas base de la serie UD de GIGABYTE utilizan un diseño PWM digital puro de 5+3 fases con MOSFETs de baja RDS(on) para ofrecer una entrega de energía precisa a los componentes más exigentes y sensibles, mejorando el rendimiento del sistema y la escalabilidad del hardware.

‘

Ranura M.2 PCIe 4.0

»

Ranura M.2 PCIe 4.0 x4 con menor impedancia.

‘

Ranura PCIe 4.0

»

Ranura PCIe 4.0 x16 con mayor ancho de banda y menor impedancia.

‘

Conectores duales NVMe PCIe 4.0*/3.0 M.2

»

Con conectores M.2 PCIe 4.0*/3.0 x4 y PCIe 3.0 x2 integrados, las placas base GIGABYTE permiten conexión NVMe o modo SATA para unidades SSD M.2. Ofrecen velocidades de hasta 64 Gb/s y admiten modos RAID.

‘

LAN Realtek GbE con gestión de ancho de banda

»

La LAN Gigabit de Realtek cuenta con una aplicación para gestionar el ancho de banda que mejora la latencia de red y mantiene tiempos de respuesta bajos, incluso en entornos LAN saturados.

‘

HDMI 2.1 para 4K / 60P / 21:9 / compatibilidad con HDCP 2.3

»

HDMI 2.1, compatible con versiones anteriores (HDMI 2.0/1.4), ofrece 48 Gb/s de ancho de banda, el doble que la generación anterior. Permite transmitir múltiples secuencias de vídeo, formato cinematográfico 21:9, HDR completo y HDCP 2.3 para una experiencia visual óptima.

‘

SMART FAN 6

»

Smart Fan 6 incluye funciones únicas de refrigeración para mantener el rendimiento del PC mientras se mantiene frío y silencioso. Varios conectores de ventilador admiten ventiladores PWM/DC y bombas, con curvas personalizables según sensores térmicos en toda la placa.

‘

Características de refrigeración

»

‘
• Alta corriente: Cada conector admite ventiladores PWM/DC y bombas de agua hasta 24 W (12V x 2A) con protección contra sobrecorriente

‘

• Control de precisión: Múltiples puntos de control de temperatura/velocidad del ventilador para una curva precisa

‘

• Modo de doble curva: Modo pendiente/escalón para diferentes escenarios de uso

‘

• Parada de ventilador: Los ventiladores pueden detenerse completamente por debajo de una temperatura definida por el usuario

‘

RGB FUSION 2.0

»

Las placas B550 mejoran RGB Fusion 2.0 con LEDs direccionables. Ofrece control de RGB interno y de tiras LED externas, con nuevos patrones, estilos e iluminación. Compatible con tiras de LED direccionables de 5V y hasta 300 LEDs, con múltiples modos de velocidad.

‘

Condensadores de audio de alta gama

»

Las placas base GIGABYTE emplean condensadores de audio de alta calidad para ofrecer un sonido de alta resolución y fidelidad, ideal para gamers.

‘

Protección contra ruido de audio

»

Separación de los componentes de audio analógicos del resto del PCB para evitar interferencias.

‘

Q-Flash Plus

»

Actualiza la BIOS fácilmente sin necesidad de instalar CPU, memoria ni tarjeta gráfica. Solo hay que guardar el archivo BIOS renombrado como gigabyte.bin en una memoria USB y pulsar el botón Q-Flash Plus dedicado.

‘

Conectores de alimentación con pines sólidos

»

Conectores de alimentación ATX 12V de 8 pines chapados para una entrega de energía más estable al hacer overclocking en el CPU.

‘

BIOS renovada

»

Interfaz de usuario mejorada con nuevas funcionalidades para facilitar la configuración óptima del sistema desde el inicio.

‘

Especificaciones

‘

‘
• CPU: AMD Socket AM4, compatible con AMD Ryzen™ 5000 G-Series Processors, AMD Ryzen™ 5000 Series Processors, AMD Ryzen™ 4000 G-Series Processors, AMD Ryzen™ 3000 G-Series Processors y AMD Ryzen™ 3000 Series Processors. (Consulta la lista de CPU compatibles en la web de GIGABYTE.)

‘

• Chipset: AMD B550

‘

• Memoria: 4 x zócalos DDR4 DIMM, hasta 128 GB (32 GB por módulo)

‘

• Compatible con DDR4 4733(O.C.) / 4600(O.C.) / 4400(O.C.) / 4266(O.C.) / 4133(O.C.) / 4000(O.C.) / 3866(O.C.) / 3733(O.C.) / 3600(O.C.) / 3466(O.C.) / 3400(O.C.) / 3200 / 2933 / 2667 / 2400 / 2133 MT/s

‘

• Arquitectura de doble canal

‘

• Compatible con memorias ECC y no-ECC Un-buffered DIMM

‘

• Compatible con perfiles XMP

‘

• Gráficos integrados: 1 x DisplayPort (máx. 5120×2880@60 Hz)

‘

• 1 x HDMI (máx. 4096×2160@60 Hz)

‘

• Memoria compartida máxima: 16 GB

‘

• Audio: Realtek® ALC1220 CODEC

‘

• Audio de alta definición, 2/4/5.1/7.1 canales

‘

• LAN: Realtek® GbE LAN chip (1 Gbps/100 Mbps/10 Mbps)

‘

• Ranuras de expansión: 1 x PCI Express x16 (PCIEX16), integrado en la CPU

‘

• Ryzen 5000/3000 Series: PCIe 4.0 x16

‘

• Ryzen 5000 G/4000 G/3000 G Series: PCIe 3.0 x16

‘

• 1 x PCI Express x16 (PCIEX4), PCIe 3.0 x4 (chipset)

‘

• 1 x PCI Express x1 (PCIEX1), PCIe 3.0 x1 (chipset)

‘

• Almacenamiento: 1 x M.2 (M2A_CPU)

‘

• Ryzen 5000/3000 Series: SATA y PCIe 4.0 x4/x2

‘

• Ryzen 5000 G/4000 G/3000 G Series: SATA y PCIe 3.0 x4/x2

‘

• 1 x M.2 (M2B_SB), PCIe 3.0 x2 y SATA

‘

• 4 x puertos SATA 6Gb/s

‘

• Soporte para RAID 0, 1 y 10 (NVMe y SATA)

‘

• USB: 4 x USB 3.2 Gen 1 en panel trasero (CPU)

‘

• 1 x USB Type-C® (USB 3.2 Gen 1, interno)

‘

• 2 x USB 3.2 Gen 1 internos

‘

• 4 x USB 2.0/1.1 (2 traseros + 2 internos)

‘

• Conectores internos:

‘

• 1 x conector ATX 24-pin

‘

• 1 x conector ATX 12V 8-pin

‘

• 1 x conector ventilador CPU

‘

• 2 x conectores ventilador sistema

‘

• 2 x conectores tira LED direccionable

‘

• 2 x conectores tira LED RGB

‘

• 1 x conector tira LED refrigeración CPU

‘

• 2 x M.2 Socket 3

‘

• 4 x SATA 6Gb/s

‘

• 1 x conector panel frontal

‘

• 1 x conector audio panel frontal

‘

• 1 x USB Type-C® (USB 3.2 Gen 1)

‘

• 1 x USB 3.2 Gen 1 interno

‘

• 1 x USB 2.0/1.1 interno

‘

• 1 x conector TPM (2×6 pin)

‘

• 1 x conector puerto serie

‘

• 1 x jumper Clear CMOS

‘

• 1 x botón Q-Flash Plus

‘

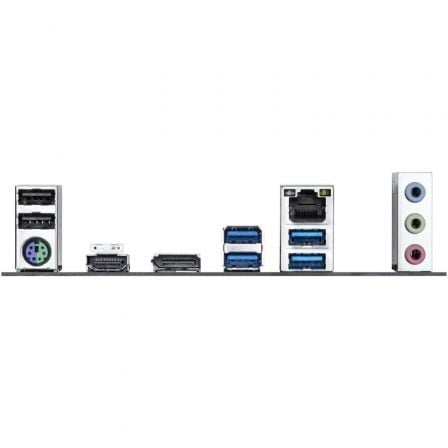

• Conectores traseros:

‘

• 2 x USB 2.0/1.1

‘

• 1 x PS/2 teclado/ratón

‘

• 1 x HDMI

‘

• 1 x DisplayPort

‘

• 4 x USB 3.2 Gen 1

‘

• 1 x RJ-45

‘

• 3 x conectores de audio

‘

• Controladora I/O: iTE® I/O Controller Chip

‘

• Monitorización de hardware: Detección de voltaje, temperatura y velocidad del ventilador

‘

• Aviso de sobrecalentamiento y fallo de ventilador

‘

• Control de velocidad del ventilador

‘

• BIOS: 1 x 128 Mbit flash

‘

• BIOS UEFI AMI con licencia

‘

• PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0

‘

• Funciones especiales: APP Center: @BIOS, EasyTune, RGB Fusion, Smart Backup, System Information Viewer

‘

• Soporte para Q-Flash Plus y Q-Flash

‘

• Software incluido: Norton® Internet Security (OEM) y software de gestión de ancho de banda LAN

‘

• Sistema operativo compatible: Windows 11 64-bit, Windows 10 64-bit

‘

• Formato: Micro ATX, 24.4 cm x 24.4 cm

‘

‘ «
