KVR32N22S6/4 de ValueRAM

»

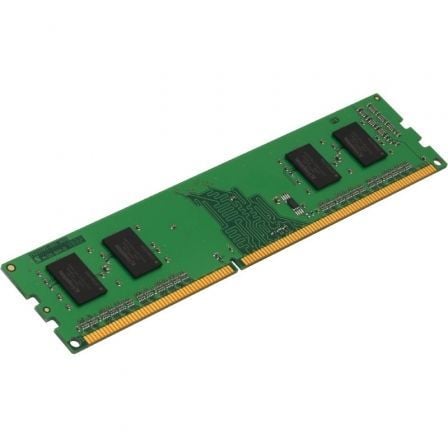

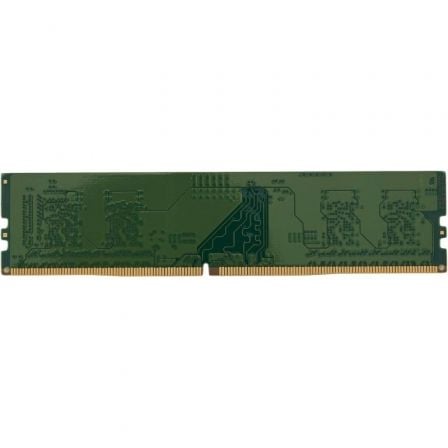

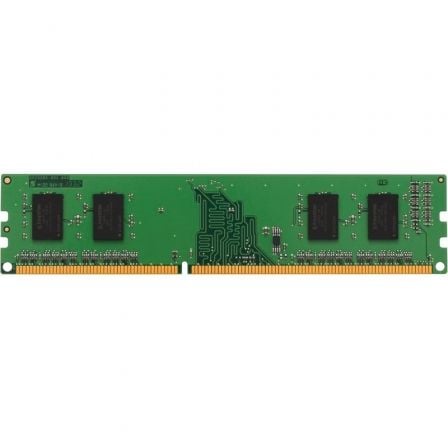

Un módulo de memoria DDR4-3200 CL22 SDRAM (DRAM síncrona) de 512M x 64 bits (4GB), 1Rx16, basado en cuatro componentes FBGA de 512M x 16 bits. El SPD está programado con el estándar JEDEC de latencia DDR4-3200 con tiempos de 22-22-22 a 1.2V. Cada DIMM de 288 pines utiliza contactos de oro. Las especificaciones eléctricas y mecánicas son las siguientes:
‘

»

‘
• VDD = 1.2V Típico

‘

• VDDQ = 1.2V Típico

‘

• VPP = 2.5V Típico

‘

• VDDSPD = 2.2V a 3.6V

‘

• Terminación en el chip nominal y dinámica (ODT) para datos, estrobos y señales de máscara

‘

• Auto-refresco automático de bajo consumo (LPASR)

‘

• Inversión del bus de datos (DBI) para el bus de datos

‘

• Generación y calibración de VREFDQ en el chip

‘

• Rango único

‘

• EEPROM de detección de presencia serie I² a bordo (SPD)

‘

• 8 bancos internos; 2 grupos de 4 bancos cada uno

‘

• Corte de ráfaga fijo (BC) de 4 y longitud de ráfaga (BL) de 8 a través del conjunto de registros de modo (MRS)

‘

• BC4 o BL8 seleccionable sobre la marcha (OTF)

‘

• Topología fly-by

‘

• Bus de comando y dirección terminado

‘

• PCB: Altura 1.23” (31.25mm)

‘

• Cumple con RoHS y libre de halógenos

‘

»

Especificaciones

‘
»

Memoria

»

Capacidad: 4 GB

»

Tipo: DDR4

»

Formato: DIMM de 288 pines

»

Velocidad: 3200 MHz

»

Latencia: CL22

»

Voltaje: 1.2 V

»

Voltaje VPP: 2.5 V

»

ECC: No

»

Buffer: Unbuffered

»

Configuración de chips: 512M x 64

»

Estándar: JEDEC

»

Acabado: Contactos chapados en oro

»
»

Rendimiento

»

Tiempo de ciclo de fila: 45.75 ns

»

Tiempo de actualización de ciclo de fila: 350 ns

»

Tiempo activo en fila: 32 ns

»
»

Condiciones de funcionamiento

»

Temperatura de funcionamiento: 0 °C a 85 °C

»

Temperatura de almacenamiento: -55 °C a 100 °C

«
